Calculadora de tarifas SNT

El presente sistema es una calculadora de tarifas del Sistema Nacional de Transporte de Gas (SNT), diseñada para determinar costos de transporte en función del origen y destino de un trayecto. Se basa en un modelo de grafos donde los nodos representan estaciones y los enlaces representan tramos con sus costos asociados.

Características Principales

• Cálculo automático de la ruta de transporte de gas.
• Representación gráfica de la red de transporte con rutas destacadas.
• Conversión de costos de transporte en USD según la tasa de cambio ingresada.
• Exportación de resultados a PDF para facilitar el análisis y documentación.
• Interfaz interactiva con Dash y Plotly.

2. Objetivos del Proyecto

🔹 Automatizar el cálculo de tarifas del SNT basado en la topología de la red de PROMIGAS y TGI.
🔹 Facilitar la toma de decisiones mediante visualización de costos y rutas.
🔹 Optimizar la consulta de tarifas, reduciendo la dependencia de cálculos manuales.
🔹 Exportar reportes en formato PDF con detalles de costos por tramo.

3. Funcionamiento del Sistema

3.1. Datos de Entrada

• Origen y Destino: Estaciones de transporte de gas natural en la red del SNT.
• Porcentaje de variación: Ajusta los costos fijos y variables en función de un factor de ponderación.
• Valor del USD: Convierte los costos de pesos colombianos a dólares.

3.2. Flujo de Cálculo

1. Se obtiene la red de transporte desde un archivo Excel ("Tramos SNT.xlsx").

2. Se construye un grafo dirigido con los datos de origen, destino y costos.

   • Se crea un grafo dirigido a partir de los datos de un archivo Excel. Cada fila del archivo representa una conexión entre dos nodos ('Origen' y 'Destino') con varios atributos asociados a esa conexión. El grafo resultante permite modelar y analizar rutas y conexiones entre diferentes puntos, considerando atributos como costos fijos, variables y otros. Este grafo puede ser utilizado posteriormente para calcular rutas, costos y realizar otras operaciones de análisis de redes.

3. Se calculan los costos fijos, variables y de operación y mantenimiento (AOM).

4. Se genera un resumen de costos por tramo y un total acumulado.
5. Se convierte el total a USD según la tasa de cambio ingresada.

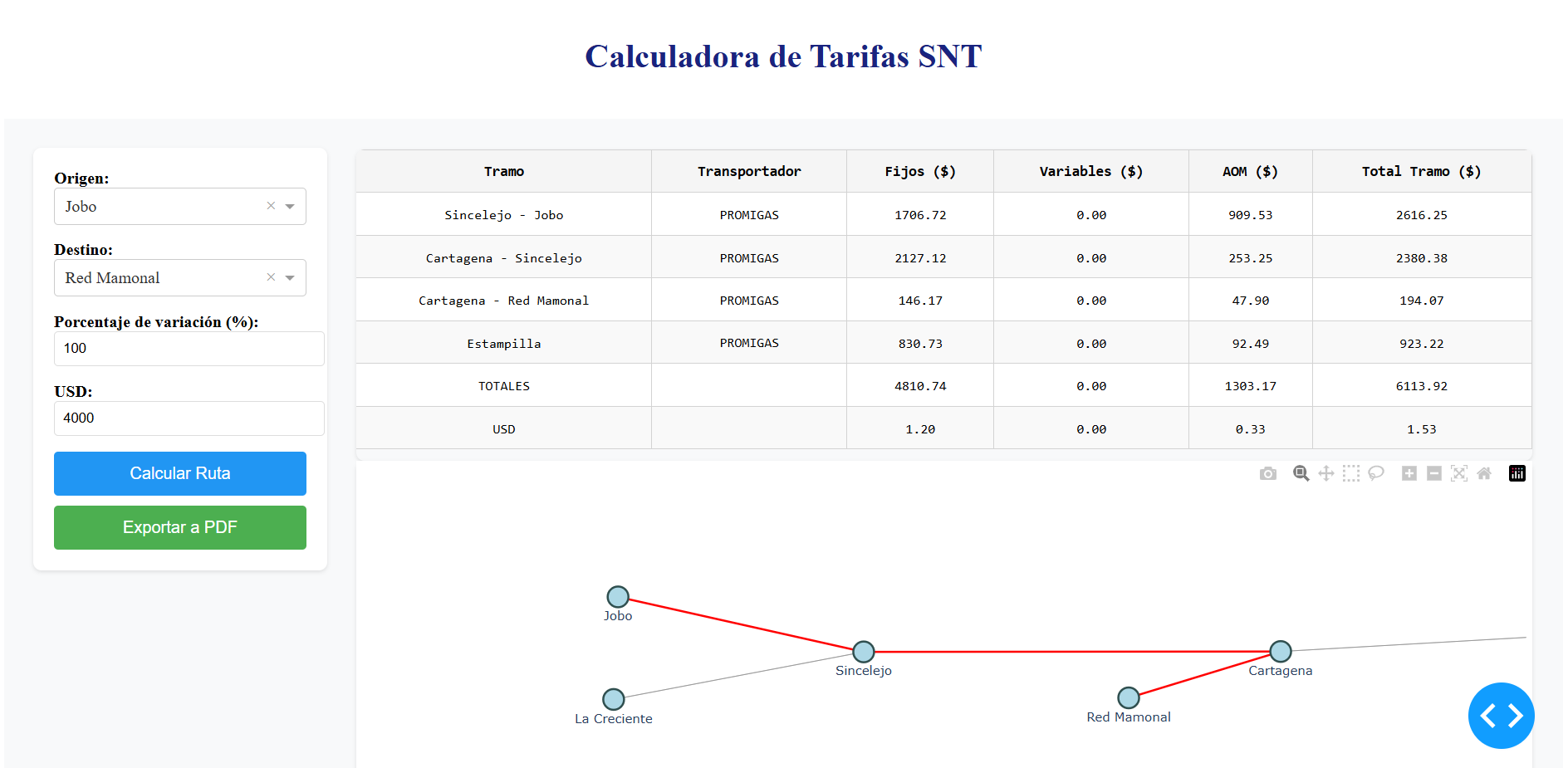

6. Se muestra el resultado en una tabla interactiva y una visualización gráfica de la ruta.
7. Se permite la exportación en PDF con todos los detalles del cálculo.

4. Arquitectura del Sistema

4.1. Diagrama de Flujo

graph TD
    A[Inicio] --> B[Cargar Datos desde Excel]
    B --> C[Construcción de Grafo de Transporte]
    C --> D[Seleccionar Origen y Destino]
    D --> E[Aplicar Algoritmo de Ruta Óptima]
    E --> F[Calcular Tarifas Fijas, Variables y AOM]
    F --> G[Convertir Tarifas a USD]
    G --> H[Visualización de Resultados]
    H --> I[Exportar Reporte en PDF]
    I --> J[Fin]

---

5. Plan de Implementación y Mejoras Futuras

🔹 Integración con bases de datos en línea para actualizar tarifas automáticamente.
🔹 Optimización de cálculos para mejorar la eficiencia del algoritmo de rutas.
🔹 Mejoras en la visualización gráfica con capas de información adicionales.
🔹 Generación de reportes avanzados con análisis de costos históricos.

7. Beneficios Claves

• Automatización Total: Cálculo rápido de tarifas y rutas sin necesidad de intervención manual.
• Visualización Interactiva: Gráficos y tablas para interpretar los costos de transporte.
• Exportación a PDF: Reportes detallados para toma de decisiones.
